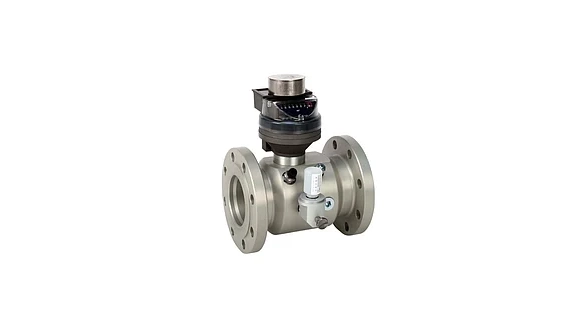

Счетчик газа турбинный G65 Ду 50
Счетчик газа турбинный G65 Ду 50
Счетчики газа турбинные промышленные предназначены для измерения объема газа, прошедшего через них при рабочих условиях в единицах объема (м3) в трубопроводах с диаметрами условного прохода от 50 мм до 500 мм.
| Производитель | FMG |
|---|---|
| Страна производитель | Нидерланды |
| Состояние | Новое |
| Область применения счетчика | Промышленный |
| Вид газа | Природный |
| Вид счетчика | Турбинный |
| Условный проход | 50 мм |
| Максимальный расход, Qmax | 780 куб. м/час |
| Номинальный расход, Qn | 100 куб. м/час |
| Минимальный расход, Qmin | 5 куб. м/час |
| Порог чувствительности, не более | 5 куб. м/час |
| Погрешность | ±0,1% |
| Способ монтажа | Горизонтальный |
| Тип присоединения | Фланцевое |
| Вес | 10 кг |
| Гарантийный срок | 24 мес |
| Минимальная температура измеряемой среды | -40 град. |
| Максимальная температура измеряемой среды | 65 град. |
| Рабочее давление | 6 бар |
| Максимальное рабочее давление | 12 бар |
| Потеря давления | 0.01 бар |
| Межповерочный интервал | 5 лет |
| Материал корпуса | Алюминий |
| Цвет | Серый |
Счетчики газа турбинные промышленные предназначены для измерения объема газа, прошедшего через них при рабочих условиях в единицах объема (м3) в трубопроводах с диаметрами условного прохода от 50 мм до 500 мм.
Принцип работы:
Поток газа вращает крыльчатку турбины, угловая скорость которой линейно зависит от расхода газа. Вращение турбины через магнитную муфту передается на отсчетное устройство, которое суммирует число оборотов турбины и регистрирует объем газа, прошедший через счетчик в м3 при рабочих условиях.
Счетчики имеют поворотное отсчетное устройство (корпус отсчетного устройства может поворачиваться на 350° для выбора удобного угла считывания показаний). Первый роликовый барабан сумматора снабжен отражающей меткой, предназначенной для автоматического снятия показаний со счетчика с помощью оптических датчиков.
Датчики импульсов счетчика обеспечивают дистанционную передачу сигналов, количество которых пропорционально прошедшему объему газа, на регистрирующие электронные устройства.
Счетчик состоит из пяти основных частей:
- корпус;
- выпрямитель потока газа;
- измерительный механизм, включая турбину;
- магнитная муфта для передачи вращения турбины на счетный механизм счетчика;
- счетный механизм для регистрации объема газа.
